Primeiro, remova a tampa traseira, bateria e cartão de memória SIM. Remover os quatro parafusos, assinanados abaixo.
Em seguida abrir a tampa e levante a parte frontal do telefone para um lado. Você verá uma fita de ligação a metade superior e inferior do telefone junto. O cabo de fita precisa ser desconectado. Ir para a próxima etapa para obter informações sobre isso.
Abaixo está um close-up do conector da fita. Isso é chamado de um conector ZIF. A parte castanho é um trinco que abre e fecha em uma dobradiça. Com cuidado, puxe a fita para você, em seguida, puxe a fita para fora.
O telefone deve estar em duas partes, como mostrado abaixo. Remover os dois parafusos assinalados com o circulo.
Agora deslize o seu instrumento de plástico com a parte branca e depois descascá-la longe do telefone. A parte branca esta colada e pode ajudar a remoção se aquecê-lo com um secador de cabelo primeiro. ou descole com um x-acto.

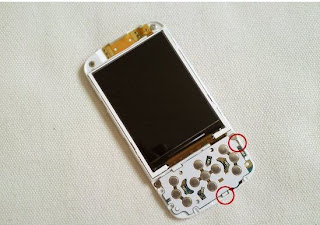

Deve ver o telefone como mostra abaixo. Remova os dois parafusosassinalados com o circulo.
Agora empurre a sua ferramenta de plástico em torno da junção da tampa frontal. Comece perto do topo e trabalhar o seu caminho de volta.
A parte inferior da tampa frontal é mantido no lugar com os grampos de
modo uma vez que a tampa está solta simplesmente empurrá-lo na direcção
indicada pela seta.
Deve ver o telefone como mostra abaixo. A coluna do ouvido esta assinalada. Se você quiser remover a coluna de ouvido puche simplesmente alavancas para fora do encaixe.
Vire a parte branca
Dois clips brancos segurar a membrana do teclado no lugar para liberar
estes e vire o teclado de membrana mais (ver a próxima fase)
Com o teclado de membrana livre, você pode vira-lo para cima para ver mais duas fitas. Primeiro retire o pedaço de fita adesiva preta, assinalado abaixo.
O círculos vermelhos a baixo é a fita da tela LCD. Mais uma vez, é um conector zif. A parte preta é um trinco que abre e fecha em uma dobradiça. Cuidadosamente levante o trinco para longe da fita (é mostrado na posição aberta abaixo) e da fita será então livre. Se você quiser remover a fita principais flexíveis, em seguida, fazer o mesmo com a fita do lado esquerdo da foto.
O ecrã LCD pode agora simplesmente ser levantada para longe do resto do telefone, como mostrado abaixo. Se você quiser apenas para substituir a tela LCD, você não precisa seguir o guia mais. Reverter todo o processo de remontagem
Se você desconectar a fita seu telefone irá agora ver como mostra abaixo.
As fases seguintes mostram a desmontagem da metade inferior do telefone. Retire os parafusos assinalados abaixo. Em seguida, deslize a sua ferramenta de plástico sob o teclado, a fim de liberá-lo.
Seu telefone deve agora estar como mostra em baixo a foto. Remova os dois parafusos assinalados abaixo.
Pode agora levantar a placa , como mostrado abaixo. Para remover a campainha, a alavanca para fora a partir do ponto indicado pela seta
Três conectores de fita precisa ser desligado, assinalados abaixo. Este tipo de conector é chamado um conector zif. A parte preta é um trinco que abre e fecha em uma dobradiça. Cuidadosamente levante o travao para cima e puxe a parte preta na parte inferior do telefone.
Desmontagem agora está completa. Reverter todo o processo de remontagem
